COMLER高壓發電機組供電系統（工程師XNL）

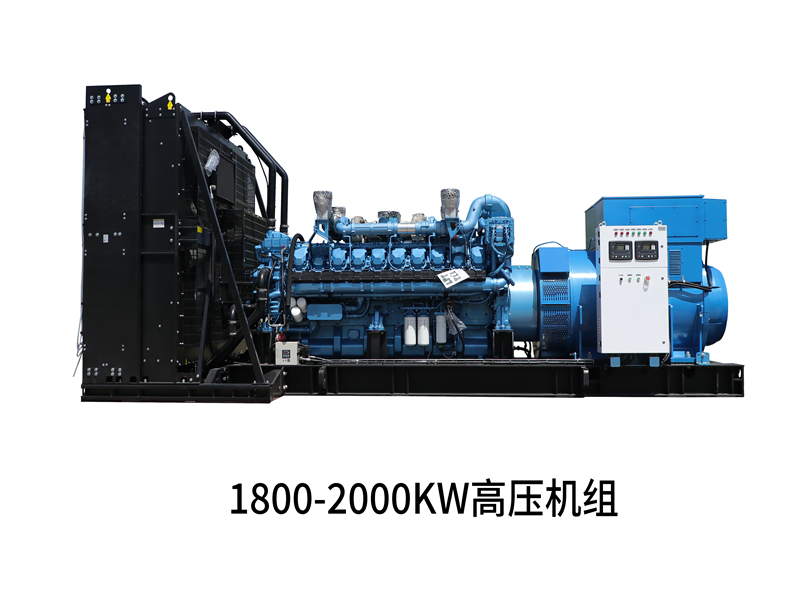

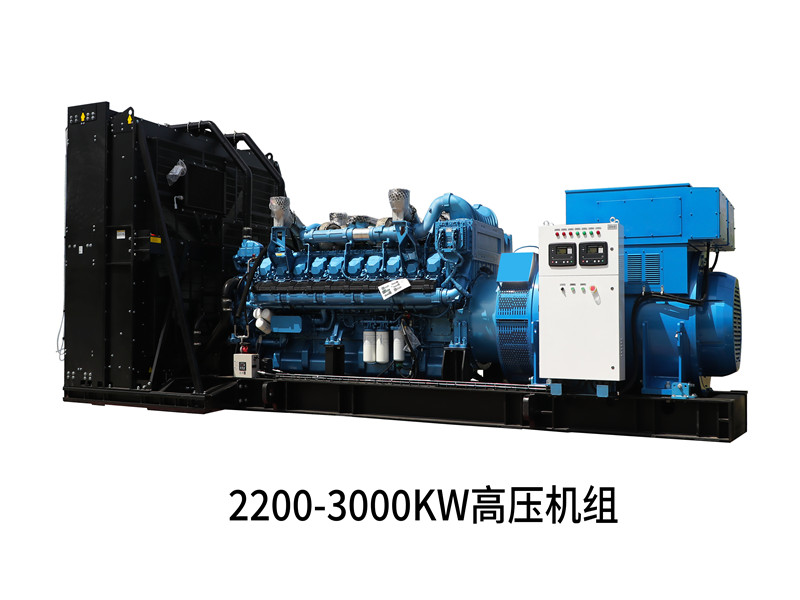

COMLER高壓發電機組符合國家標準【GB/T 2820往復式內燃機驅動的交流發電機組】的規定，符合國際電工委員會【IEC 60034旋轉電機】、【GB/T 31038 高電壓柴油發電機組通用技術條件】及【YD/T 2888 通信用高壓發電機組】生產的高壓系列發電機組，高壓發電機組動力燃料可分為柴油、重油和燃?xì)猓妷旱燃?jí)可分為6300V，10500V，15000V。
COMLER高壓發電機具有調壓精度高，動態性能好，電壓波形畸變小、效率高，結構緊湊，維修方便，工作可靠，使用壽命長，經濟性能好。由于機組輸出電壓高，輸出電流小，在動力傳輸過程中功率損失較小的特性，非常適合遠距離輸送。高壓供電系統，可直接接入高壓負載，省去了大筆供電配電系統設備的投資使用更為方便。
COMLER高壓發電機組系統供電特點
COMLER系列高壓發電機組可以根據要求可單臺供電或者多臺機組組成一個獨立電網（并機）向負載供電，也可以單機組或者多臺機組通過并機并網管理系統與市電并網組成一個電網向負載供電。
COMLER高壓發電機組供電系統的應用
COMLER高壓發電機組得到廣泛應用，特別在容量要求較大和送電距離較遠的應用場合，高壓柴油發電機組具有大容量、遠距離供電，可靠性強、配套配電系統結構合理等明顯優點，高壓柴油發電機組已經在工礦，冶金，數據中心、港口，機場等領域進行了大量的應用。智能控制系統使并機并網節省了能源，也省去了大筆供電配電系統的投資。高電壓低電流的特性，決定了高壓發電機遠距離傳送的優勢。
COMLER高壓發電機組數據中心的應用
COMLER高壓發電機組是大型和超大型數據中心解決大容量備用電源需求的關鍵技術方案。它通過提升電壓等級，有效克服了低壓系統在大功率應用時面臨的傳輸損耗高、電纜用量巨大、空間占用多、并聯復雜難題。雖然其初始投資和系統復雜性相對較高，運維要求更專業，但其帶來的長期運行效率(低損耗)、空間節省和系統架構簡化(相對于巨量低壓并聯)的優勢，使其在滿足現代數據中心高功率密度、高可靠性、高能效要求方面具有不可替代的地位。在選擇高壓方案時，必須進行全面的技術經濟比較(TCO分析)，并高度重視高壓系統的設計、設備選型、安裝質量和專業運維管理。
COMLER高壓發電機組控制系統特點
1、功能與特性-----構造，高壓發電機組主要有公共底撬，高壓發電機，發動機，冷卻器（水箱），高壓開關柜，低壓控制屏，電源柜(可選項），PT柜（依據功能選擇）。
2、強大的通訊能力包括一個10M/100M自適應工業以太網口外，還配置了2個串口，便于和其他智能設備通訊。每個串口和以太網的各連接口的通訊約規均可獨立配置。完備的通訊協議；網絡層支持TCE協議和UDP協議。應用層支持CDT92,IEC870-101.103,104等規約。

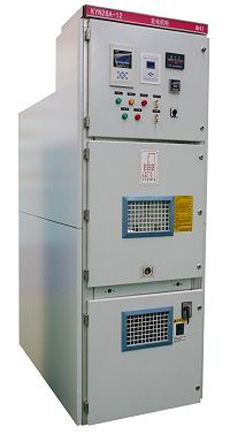

| 3、高壓開關柜：開關柜采用COMLER-KYN28A-12型柜，依據GB/T 3906-2020《3.6KV~40.5KV交流金屬封閉開關設備和控制系統》、GB 1984-2024《高壓交流斷路器》、GB 1985-2023《高壓交流隔離開關和接地開關》。配有高壓斷路器和CT，PT及繼電保護裝置（綜保）等。并取得國家電氣產品質量監督檢驗批準的合格認證報告，該系統遵循通用的全分散式設計。 系統集保護，遙測，遙信，遙控，等功能于一體。具有過流，速斷，低電壓PT、CT斷線，繞組接地等保護功能。測量三相電壓，三相電流；有功，無功，功率因數，頻率，零序電流等，配有消諧、避雷、裝置。并配有低壓控制柜，提高了開關柜的安全系數。 |
|

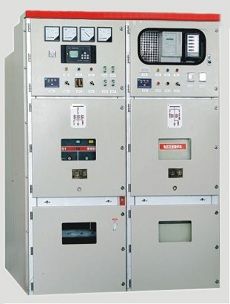

4、PT柜（選項）：即為電壓互感器柜，在高壓配電中由于電壓太高，不能直接接入二次設備，所以需要電壓互感器進行轉換，一般把10KV電壓轉換為100V或220V, 然后接入保護裝置，計量表等二次設備中。 |
|

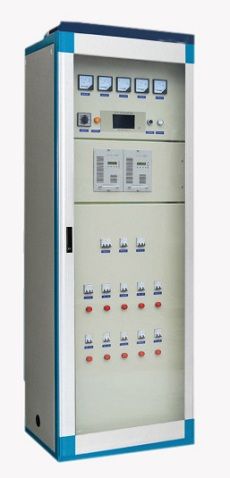

5、電源柜（選項）向高壓開關柜提供控制電源。規格分為DC24V DC48 DC110V, DC220V； 直流屏控制系統特點 ● 主監控采用320*240 LCD 漢字菜單顯示，觸摸屏操作。 ● 監控系統采用模塊化積木式結構，多個檢測電源分塊控制，內部通過RS485總線連接。 ● 可配置電池巡檢和絕緣選線。 ● 可選配我公司5A及以上的模塊構成系統，組態靈活。 ● 支持所有接線方案（含三充電機、雙電池組、母線分段）。 ● 可支持雙組18/112或9/56節電池巡檢。 ● 可支持兩段母線絕緣支路檢測，每段至多120路。 ● 主監控提供RS232/RS485接口內置RTU、CDT、MODBUS多種通訊協議,可與電站自動化系統連接。 |
|
